耐磨涂層是在基材表面形成一種高硬度的涂層起到比原來基材更耐磨京的效果，但如果實(shí)際應(yīng)用有腐蝕，那么就需要采用耐腐蝕同時(shí)又耐磨的涂層，這就是耐腐耐磨涂層，目前主要采用的是北京耐默公司的KN17耐腐耐磨涂層，可以有效的解決各種酸堿腐蝕磨損。

KN17耐腐耐磨涂層使用方法

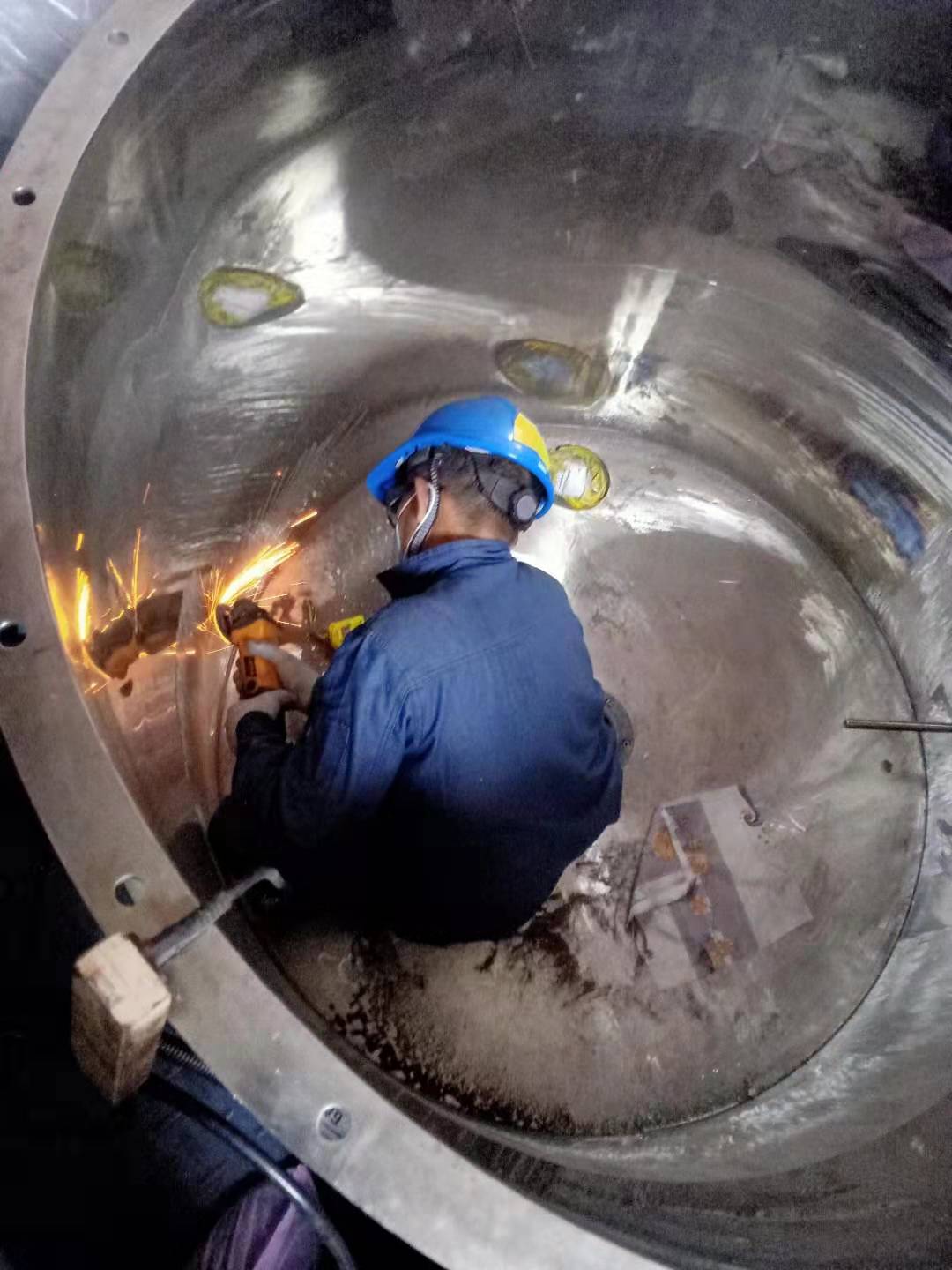

1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

2. 配制：耐腐耐磨涂層按重量比4∶1將A、B兩組份混合均勻，并在40min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

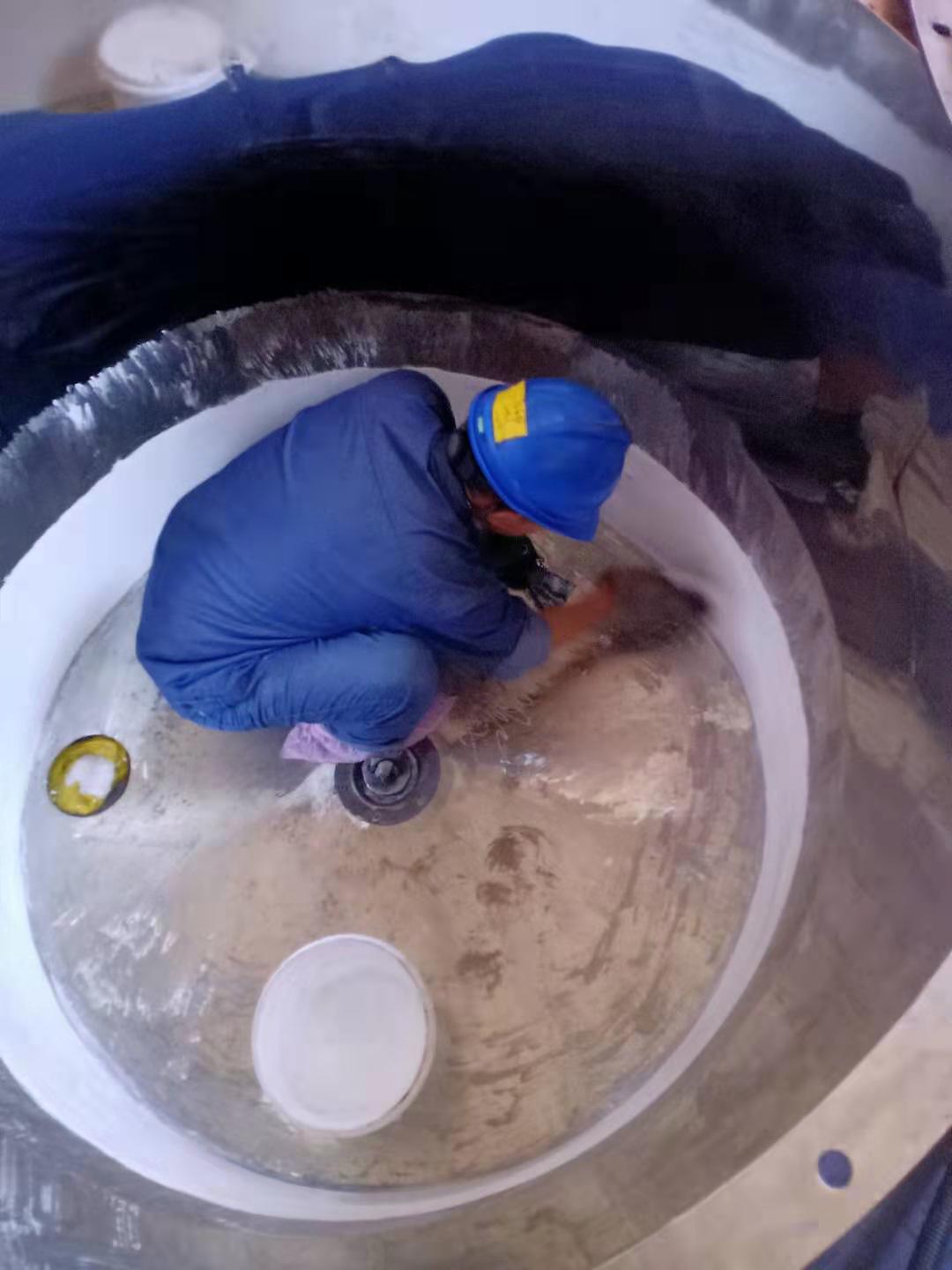

3. 涂敷：KN17耐腐耐磨涂層合適的涂層厚度是1～10mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)，涂層涂到尺寸后表層要修平整。本耐腐耐磨涂層不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。(也可把固化時(shí)間縮短到2-3小時(shí))
