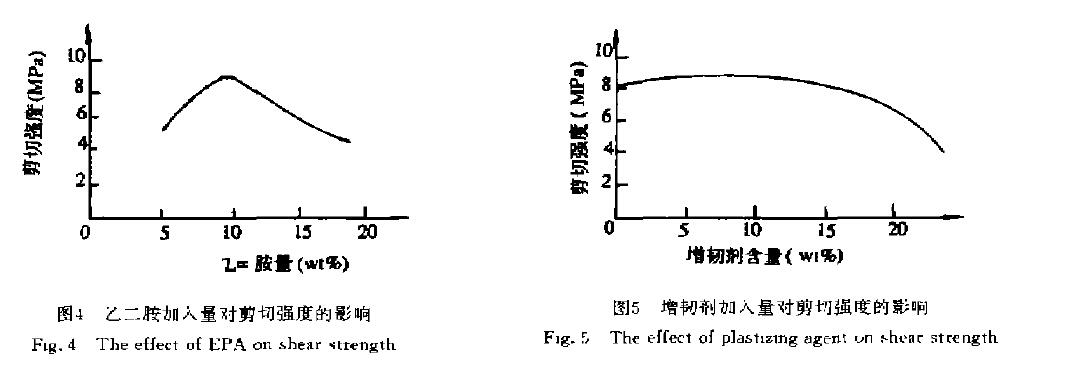

固化劑乙二胺加入量對(duì)涂層剪切強(qiáng)度的影響見(jiàn)圖4.固化劑加入量少,固化不完全.耐磨涂層膠不能發(fā)揮應(yīng)有的強(qiáng)度;但固化劑加入量過(guò)多時(shí)會(huì)使耐磨涂層膠脆性增大.使剪切強(qiáng)度降低。當(dāng)固化劑加入量在10%左右時(shí).其剪切強(qiáng)度出現(xiàn)一峰值.剪切強(qiáng)度可達(dá)9MPa.

此時(shí)固化劑加入量比理論計(jì)算量大一些:

增韌劑鄰苯二甲酸二丁酯同時(shí)又是稀釋劑,增韌劑的加入,明顯減少了涂層的脆性.其稀釋作用也較明顯。增韌劑對(duì)剪切強(qiáng)度的影響見(jiàn)圖5.加入量小于15%時(shí),對(duì)剪切強(qiáng)度的影響不大,但當(dāng)加入量大于20時(shí)，剪切強(qiáng)度明顯降低。

增韌劑加入量對(duì)沖蝕磨損的影響較大<見(jiàn)圖6),由于增韌劑對(duì)耐磨涂層膠韌性的改善,在加入量小于30%時(shí),隨增韌劑加人量的增加,沖蝕磨損率逐漸降低:增韌劑加入量在30%左右時(shí),沖蝕磨損率達(dá)最低值，此時(shí)相對(duì)耐磨性為91.但隨著增韌劑加入量的繼續(xù)增加，由于耐磨涂層膠強(qiáng)度的顯著下降,沖蝕磨損率顯著升高。
