表面粘涂技術(shù)作為一種表面技術(shù),因其具有工藝簡(jiǎn)單.無(wú)需特殊設(shè)備。且不會(huì)使零件產(chǎn)生熱影響區(qū)等諸多優(yōu)點(diǎn).越來(lái)越受到人們重視.本文試驗(yàn)研制了一種環(huán)氧耐磨涂層膠.并對(duì)影響其粘涂層性能的因素進(jìn)行了系統(tǒng)研究，以期應(yīng)用于機(jī)械零件的耐磨損修復(fù)和預(yù)保護(hù)涂層。

1試驗(yàn)方法

本試驗(yàn)用耐磨涂層膠的組成:基料為環(huán)氧樹(shù)脂E-44;固化劑為乙二胺;增韌劑(同時(shí)作為稀釋劑1為鄰苯二甲酸二丁脂:填料為玻璃纖維和SiC粉末。

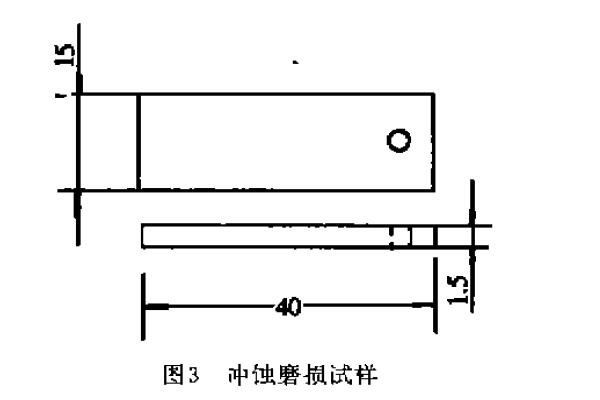

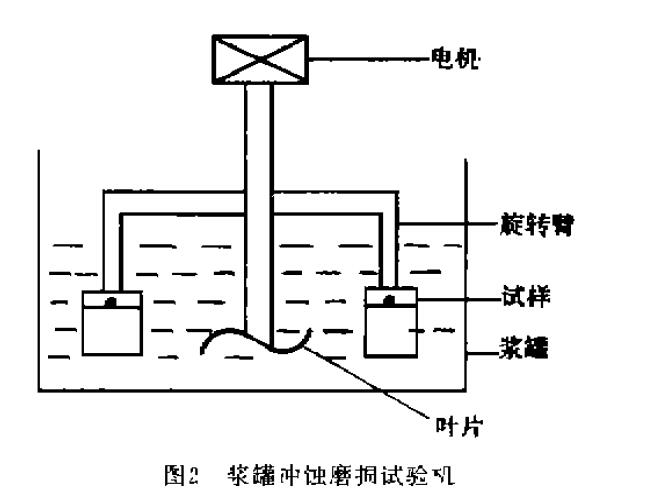

本文測(cè)定了耐磨涂層膠的剪切強(qiáng)度及涂層的沖蝕磨損率:剪切強(qiáng)度試樣尺寸如圖1所示，試樣拉伸任WE/30型液壓式萬(wàn)能試驗(yàn)機(jī)上進(jìn)行。沖蝕磨損試驗(yàn)在自制的類漿罐式漿體沖蝕磨損試驗(yàn)機(jī)上進(jìn)行。其主軸轉(zhuǎn)速500r/min,試樣的線速度是0.8m/s.沖蝕磨損試樣尺寸.兩面涂膠.試

Om一-涂層沖蝕磨損失重(g):

沖蝕磨損表面積

以未涂膠的A.鋼試樣作為標(biāo)準(zhǔn)試樣測(cè)量其沖蝕磨損之后的金屬失重.相對(duì)耐磨性定義為未涂膠試樣的沖蝕磨損率與涂層試樣沖蝕磨損率的比值,比值越大，耐磨性越好。試驗(yàn)在含有SiO2顆粒的109的鹽酸溶液中進(jìn)行.Si0):的粒度為30" .S(O):與水的質(zhì)量比為3:1。
