內(nèi)孔表面制備較薄的耐磨涂層（例如薄至0.3mm厚的涂層），與l赍涂平面和外圓表面相比，不會(huì)產(chǎn)生特殊的問題。當(dāng)在內(nèi)孔制備0.5mm以上離收縮率材料涂層時(shí)，應(yīng)采取如下措施：

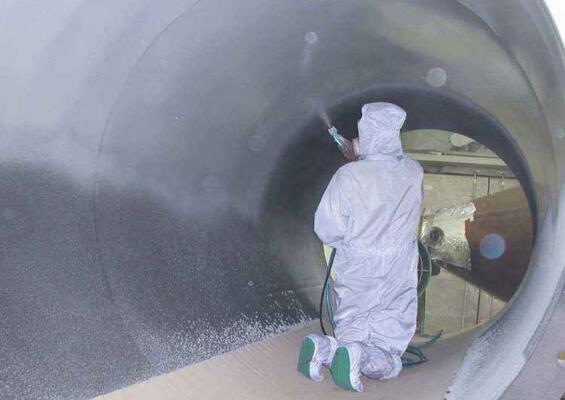

圖（1）大口徑的管道內(nèi)壁是易噴涂的，涂層的結(jié)合強(qiáng)度也沒有問題

    (1) 一般可采用在噴涂的內(nèi)孔表面加工對(duì)稱式螺紋槽，或切成鋸齒形螺紋槽。噴涂時(shí)要對(duì)準(zhǔn)螺紋槽方向，這樣保證噴涂材料會(huì)完全填滿螺紋槽。

    (2)適當(dāng)?shù)靥岣吖ぜ�的預(yù)熱溫度，使基體結(jié)構(gòu)產(chǎn)生預(yù)膨脹，以補(bǔ)償涂層冷卻時(shí)的收縮，提高涂層與基體的結(jié)合強(qiáng)度。在操作時(shí)，采用快速多次掃過的噴涂法，在表面未嚴(yán)重污染之前就把基體蓋住，同時(shí)又可以避免產(chǎn)生熱點(diǎn)。

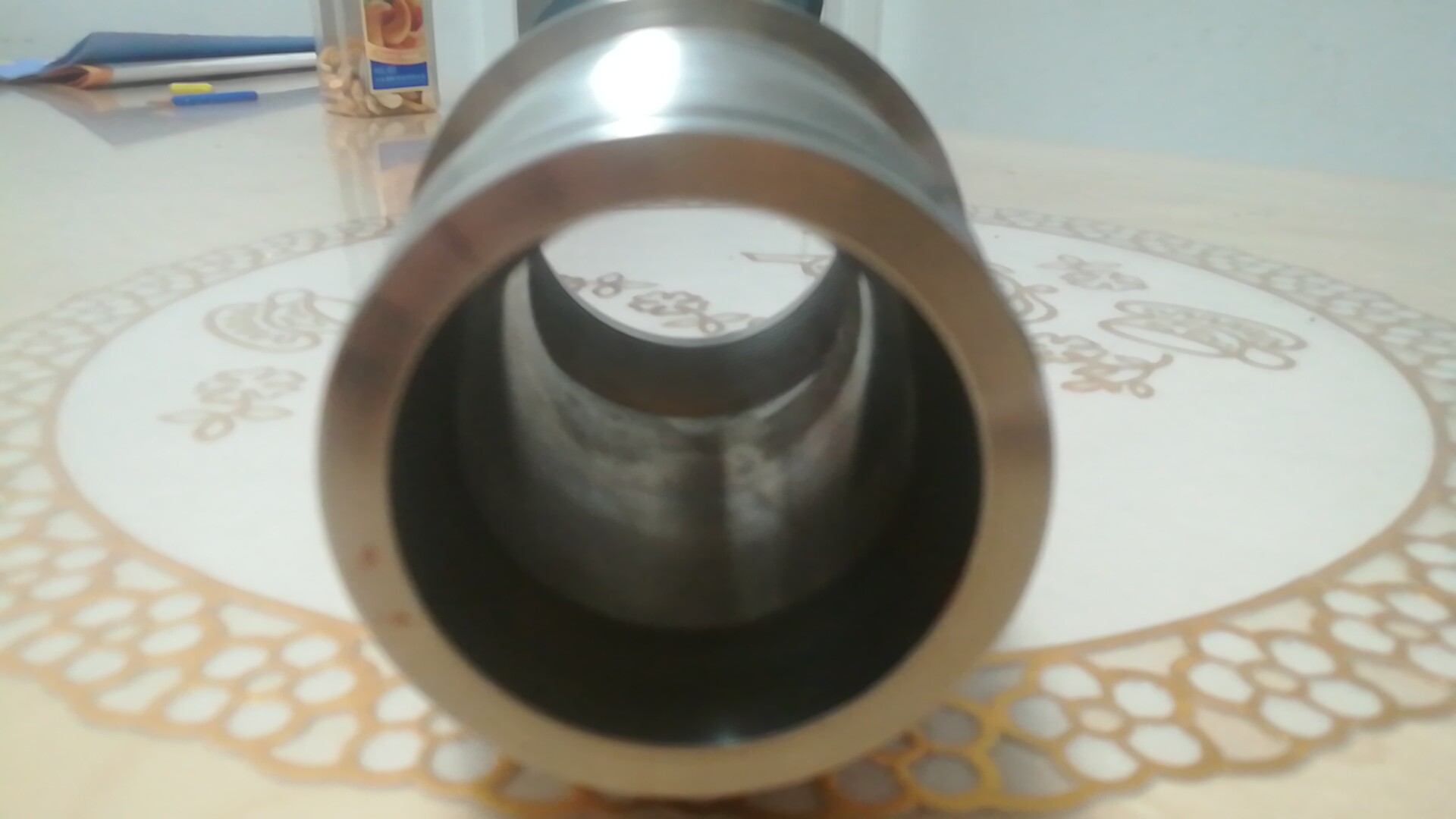

圖（2）小管道內(nèi)孔噴涂耐磨涂層時(shí)要考慮的問題較多

    (3)采取內(nèi)孔噴涂時(shí)吹塵通風(fēng)，外表面有效的吹氣降溫。除了因收縮而可能產(chǎn)生的涂層結(jié)合較差的問題外，內(nèi)孔表面噴涂所附帶的問題是過熱和灰塵污染。在噴涂?jī)?nèi)孔表面時(shí)，由于空間小、通風(fēng)差，而外加冷卻的可能性常常又受到限制，熱量往往全部集中在一個(gè)較小的面積上。尤其當(dāng)噴涂陶瓷這一類隔熱材料時(shí)，過熱問題就特別嚴(yán)重。這些噴涂材料趨于阻礙熱傳導(dǎo)到基體結(jié)構(gòu)上。結(jié)果是產(chǎn)生的熱幾乎全部都聚集在被噴涂的內(nèi)孔，因此，必須采用輔助通風(fēng)。
